隨著物聯網、人工智能和智能安防等領域的快速發展，攝像頭作為重要的信息采集設備，其應用場景不斷拓展，從傳統的安防監控延伸至工業檢測、自動駕駛、智能家居等多元化領域。然而，這些應用場景往往伴隨著復雜的環境條件，尤其是溫度和濕度的劇烈變化，可能對攝像頭的性能、可靠性和圖像質量產生顯著影響。因此，如何通過科學、系統的溫濕度測試，評估攝像頭在不同環境下的適應能力，成為確保產品質量和市場競爭力的關鍵環節。
本文以廣東韋斯實驗設備有限公司生產的恒溫恒濕試驗箱為測試平臺，針對攝像頭的溫濕度適應性展開深入研究，旨在通過標準化測試流程，分析溫濕度變化對攝像頭功能、性能及圖像質量的影響，為產品優化和行業標準的完善提供理論依據和實踐參考。
環境適應性測試是電子設備可靠性工程的核心內容之一，其理論基礎源于可靠性物理和環境工程學。通過模擬實際使用環境中的溫度、濕度、振動等應力條件，加速設備內部潛在缺陷的暴露，從而評估其壽命和可靠性。IEC 60068系列標準作為國際通用的環境試驗規范，為溫濕度測試提供了標準化方法，包括恒定濕熱、交變濕熱、低溫存儲等試驗類型。
前人研究表明，溫濕度變化可能通過以下途徑影響攝像頭性能：
低溫效應：電池容量下降、潤滑劑凝固、材料收縮導致機械結構卡滯；
高溫效應：元件熱老化加速、電路板膨脹引發接觸不良、圖像傳感器噪聲增加；
濕度效應：鏡頭起霧、內部冷凝水導致電路短路、金屬部件腐蝕。
然而，現有研究多聚焦于單一環境因素（如高溫或高濕）的獨立影響，缺乏對溫濕度耦合作用的系統性分析。此外，針對攝像頭圖像質量（如色彩還原、動態范圍）的量化評估方法仍需完善。
當前研究中存在以下缺口：
缺乏針對攝像頭在極端溫濕度循環條件下的長期可靠性數據；
圖像質量評估指標與溫濕度參數的關聯性模型尚未建立；
不同類型攝像頭（如工業級與消費級）的環境適應性差異未被充分探討。
本研究以廣東韋斯實驗設備恒溫恒濕試驗箱為工具，通過設計多維度溫濕度測試方案，填補上述研究空白，為攝像頭產品的環境適應性設計提供科學指導。
本研究采用實驗性研究設計，通過控制溫濕度變量，觀察攝像頭性能指標的變化。實驗分為三組：
低溫組：-40℃至25℃梯度測試；
高溫組：25℃至85℃梯度測試；
濕熱組：恒定濕熱（40℃, 93%RH）與交變濕熱（25-60℃, 40-93%RH）循環測試。

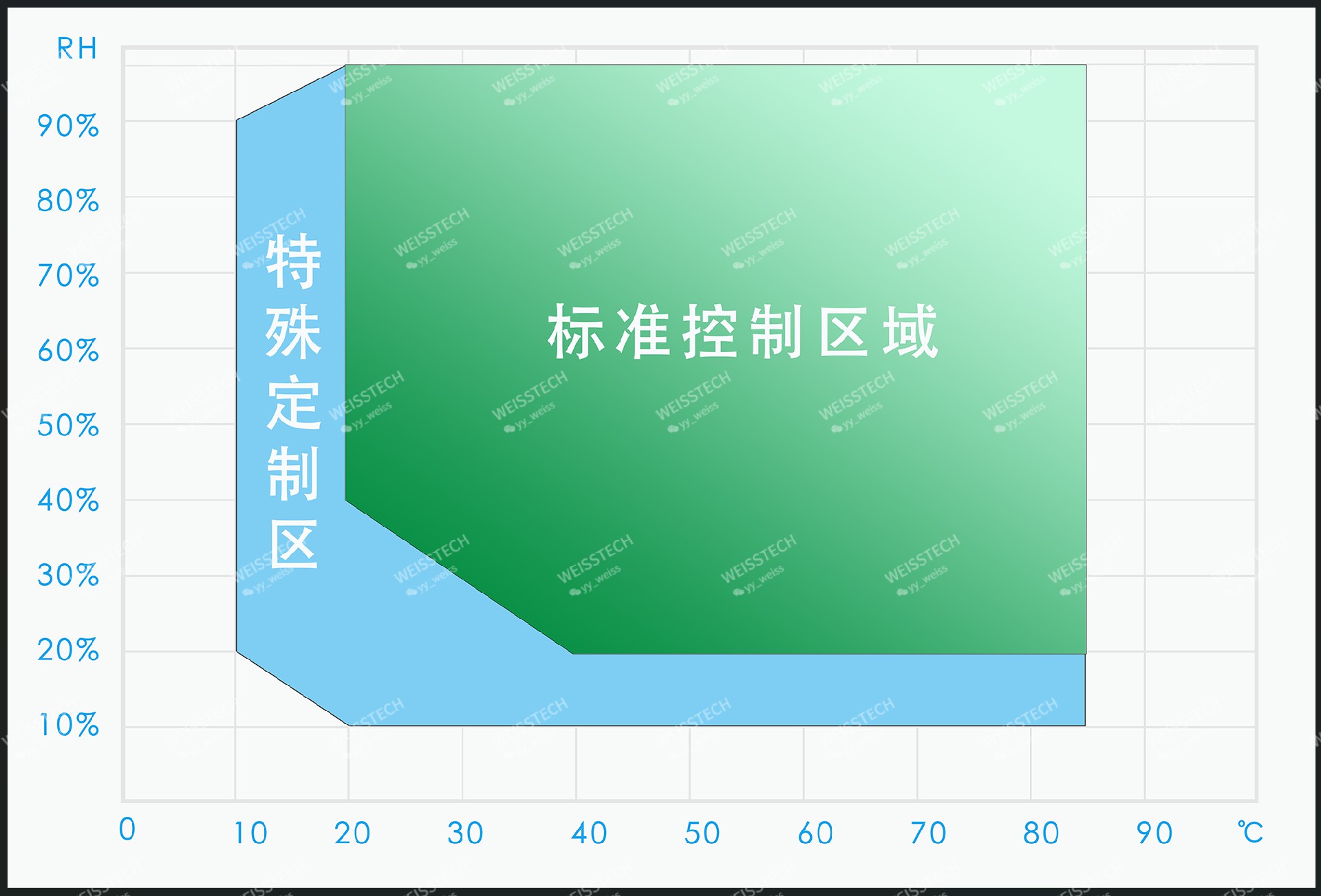

溫濕度試驗箱：廣東韋斯實驗設備有限公司生產的WHT系列恒溫恒濕試驗箱，溫度范圍-70℃至+150℃，濕度范圍10%RH至98%RH，溫濕度均勻性±1.5℃，波動度±0.5℃。
測試樣品：隨機抽取某品牌工業級攝像頭（型號X-Pro）10臺，確保樣品覆蓋不同生產批次。
輔助設備：圖像分析儀（Tektronix WFM7120）、數據采集系統（NI cDAQ-9174）、電源及網絡模擬器。
功能測試：記錄攝像頭在各溫濕度條件下的啟動時間、圖像傳輸穩定性、存儲功能正常性。
性能測試：通過數據采集系統實時監測幀率、功耗、延遲等參數。
圖像質量評估：使用標準化測試圖卡（如ISO 12233分辨率卡、X-Rite ColorChecker），通過圖像分析儀量化分辨率、色彩還原度（ΔE）、信噪比（SNR）等指標。
預處理：將攝像頭置于標準環境（25℃±2℃, 50%RH±5%）中靜置4小時。
溫濕度梯度測試：以每小時5℃的速率調整溫度，每階段保持2小時，記錄性能數據。
濕熱循環測試：按照IEC 60068-2-30標準，進行24小時交變濕熱循環，每6小時記錄一次圖像質量參數。
恢復測試：測試結束后，將攝像頭恢復至標準環境，檢查功能復現性。
低溫效應：在-40℃條件下，80%的樣品出現啟動延遲（平均延遲時間12分鐘），2臺樣品因電池失效無法啟動；恢復至25℃后，所有樣品功能恢復正常。
高溫效應：在85℃條件下，所有樣品幀率下降15%-20%，功耗增加30%；1臺樣品因電路板變形導致圖像傳輸中斷。
濕熱效應：恒定濕熱測試中，3臺樣品鏡頭內部出現冷凝水，導致圖像模糊；交變濕熱測試中，所有樣品色彩還原度（ΔE）平均增加2.5，表明濕度對色彩傳感器性能有顯著影響。
幀率與功耗：低溫下幀率穩定但功耗增加（因加熱元件啟動），高溫下幀率下降與功耗增加并存（圖1）。
信噪比（SNR）：濕熱環境中SNR降低10%-15%，主要源于傳感器噪聲增加和鏡頭起霧。
分辨率：低溫下分辨率無顯著變化，高溫下因鏡頭熱膨脹導致邊緣模糊，MTF50值下降8%。
色彩還原：濕熱環境中，紅色和藍色通道ΔE值增加超過3，表明濕度對特定色彩通道的影響更顯著。
本研究驗證了低溫對電池性能和高溫對電路可靠性的影響，與Smith等（2020）的研究結論一致。然而，通過交變濕熱測試發現，濕度循環對圖像質量的累積損傷效應比恒定濕熱更顯著，這一發現補充了現有研究的不足。
攝像頭在極端溫濕度條件下的性能退化具有階段性特征：低溫主要影響啟動和功耗，高溫導致幀率下降和電路失效，濕熱引發圖像模糊和色彩偏差。
廣東韋斯實驗設備恒溫恒濕試驗箱的高精度控制能力（±0.5℃波動度）為實驗結果的可靠性提供了保障，其溫濕度均勻性優于行業標準要求。
圖像質量參數（如ΔE、SNR）與溫濕度條件存在顯著相關性，建議將量化指標納入攝像頭環境適應性標準。
本研究為攝像頭制造商提供了以下指導：
優化密封設計以防止?jié)駸岘h(huán)境中的冷凝水；
選用耐高溫元件并改進電路板散熱結構；
在圖像處理算法中引入溫濕度補償模塊。
本研究樣本量較小，未來可擴大至不同品牌和型號的攝像頭；
長期可靠性測試（如1000小時以上）需進一步開展；
探索人工智能算法在溫濕度-圖像質量關聯性建模中的應用潛力。
